CM H

รายละเอียดสินค้า

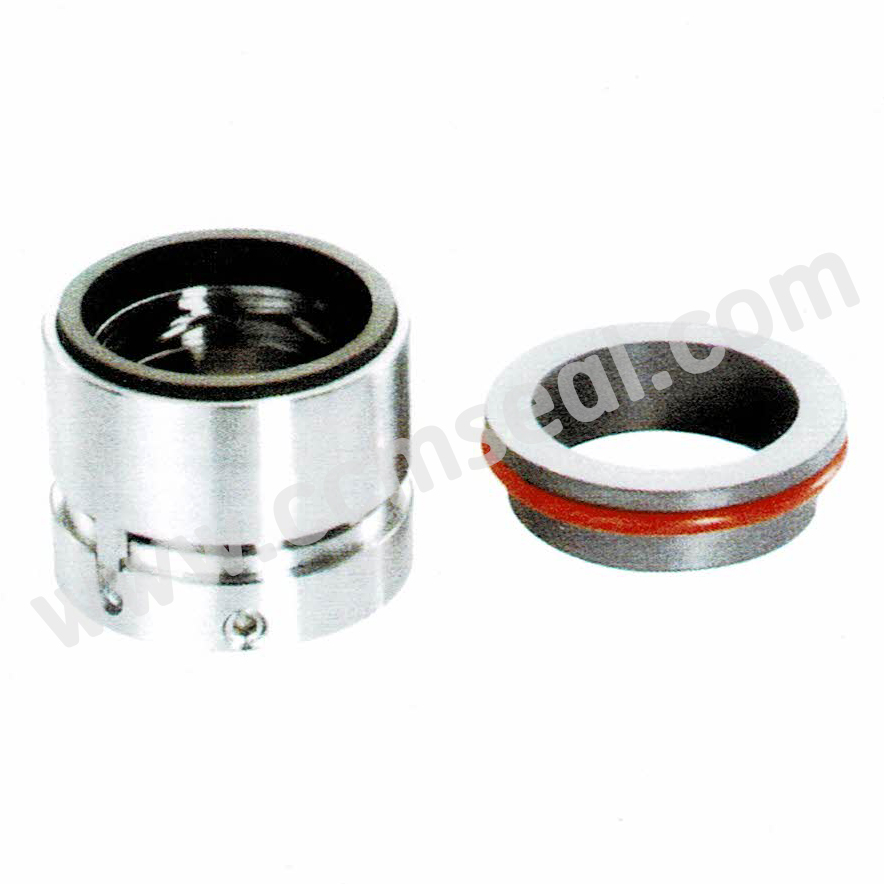

CM H - แมคคานิคอล ซีล ปั๊มน้ำ เกรดอย่างดี

Mechanical Seal หรือซีลปั๊มน้ำ เกรดอย่างดี สำหรับปั๊มน้ำ

สินค้า : แมคคานิคอล ซีล ปั๊มน้ำ, Mechanical Seal Pump, แมคคานิค ซีล

ประเภท : ซีลหน้าเดียว

วัสดุ :

CA-SIC-VITON

SIC-SIC-VITON

ขนาดเพลา (แกน)-หน้ารับ :

เพลา 18-หน้ารับ 33

เพลา 20-หน้ารับ 35

เพลา 22-หน้ารับ 37

เพลา 24-หน้ารับ 39

เพลา 25-หน้ารับ 40

เพลา 28-หน้ารับ 43

เพลา 30-หน้ารับ 45

เพลา 32-หน้ารับ 48

เพลา 33-หน้ารับ 48

เพลา 35-หน้ารับ 50

เพลา 38-หน้ารับ 56

เพลา 40-หน้ารับ 58

เพลา 43-หน้ารับ 61

เพลา 45-หน้ารับ 63

เพลา 48-หน้ารับ 66

เพลา 50-หน้ารับ 70

เพลา 53-หน้ารับ 73

เพลา 55-หน้ารับ 75

เพลา 58-หน้ารับ 78

เพลา 60-หน้ารับ 80

เพลา 63-หน้ารับ 83

เพลา 65-หน้ารับ 85

เพลา 68-หน้ารับ 90

เพลา 70-หน้ารับ 92

เพลา 75-หน้ารับ 97

เพลา 80-หน้ารับ 105

เพลา 85-หน้ารับ 110

เพลา 90-หน้ารับ 115

เพลา 95-หน้ารับ 120

เพลา 100-หน้ารับ 125

ข้อมูลสำหรับลูกค้าเพื่อการสั่งสินค้า

แมคคานิคอล ซีล จะทำมา 2 เกรด คือ

1. สำหรับงานทั่วไป (ปั๊มน้ำ, ไดโว่ตามบ้าน, อาคาร)

2. สำหรับโรงงาน (ทนความร้อนสูง, ทนสารเคมี)

ซึ่งทั้ง 2 แบบจะมีรูปร่างและขนาดเหมือนกัน แต่แตกต่างกันตรงวัสดุที่ใช้ผลิต

ในซีล 1 ชุด วัสดุจะมีแยกเป็น 3 ส่วนคือส่วนที่เป็นวัสดุแข็ง, ยางโอริง และส่วนที่เป็นสแตนเลสซึ่งทั้ง 2 เกรดตัวสแตนเลสจะเป็นเกรด 304 ทนการกรอบ) เป็นมาตรฐานอยู่แล้ว

ข้อมูลตัวย่อวัสดุแข็ง

ทั่วไป : CA : คาร์บอน, CE : เซรามิก

อย่างดี : SIC : ซิลิคอนคาร์ไบต์, TC : ทังสเตนคาร์ไบต์, SUS : สแตนเลส (ทนสารเคมี ทนความร้อนสูง)

ชนิดของยาง(โอริง)

ทั่วไป : NBR(Nitrile Butadiene)

อย่างดี : VITON, PTFE(Teflon) = (ทนร้อน, กันน้ำมัน)

รูเพลาหรือรูแกนเพลาวัดจากตัวซีลของจริง ขนาดจะเล็กกว่าระบุมาเล็กน้อย เนื่องจากจะต้องรัดแน่นกับแกนเพลาเพื่อป้องกันรั่วซึม
